NAD MDC AM17

Модулът за разширяване MDC AM17 е проектиран за предварителните усилватели NAD M17 и M15HD. Той добавя декодиране на аудио формати Dolby Atmos и DTS:X, позволявайки конфигурация до 11 канала. Модулът интегрира и акустичната обработка Dirac Live. Това разширение обогатява функционалността на домашния кинотеатър без да заменя съществуващото оборудване.

Модулен дизайн, роден от визията на NAD

Модулът AM17 е съвършено олицетворение на философията MDC (Modular Design Construction), разработена от NAD още от 2006 г. Тази уникална модулна архитектура позволява на собствениците на оборудване на NAD да поддържат системите си в авангарда на технологиите, без да заменят целия си процесор. За разлика от традиционните подходи, които правят оборудването остаряло пред технологичните еволюции, системата MDC предлага пътя на прогресивно и икономически разумно развитие.

Историята на тази иновация датира от началото на цифровата високо разрешение. NAD първоначално е оборудвал своите процесори с модули HDMI 1.2, след което е предложил последователни актуализации към HDMI 1.3, 1.4 и накрая HDMI 2.0. Този еволюционен подход е защитил инвестициите на потребителите за повече от петнадесет години, позволявайки им да приемат всяко ново поколение технологии в подходящия момент.

Модулът AM17 представлява кулминацията на тази философия с интеграцията на Dolby Atmos, считан за най-значителното развитие на surround звука от въвеждането на Dolby Digital през 90-те години. Тази технология добавя вертикално измерение към звуковото поле, създавайки триизмерна акустична буба, където всеки звуков обект може да бъде позициониран с точност в пространството.

Техническа архитектура и характеристики на модула

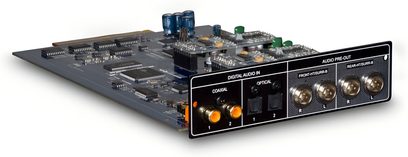

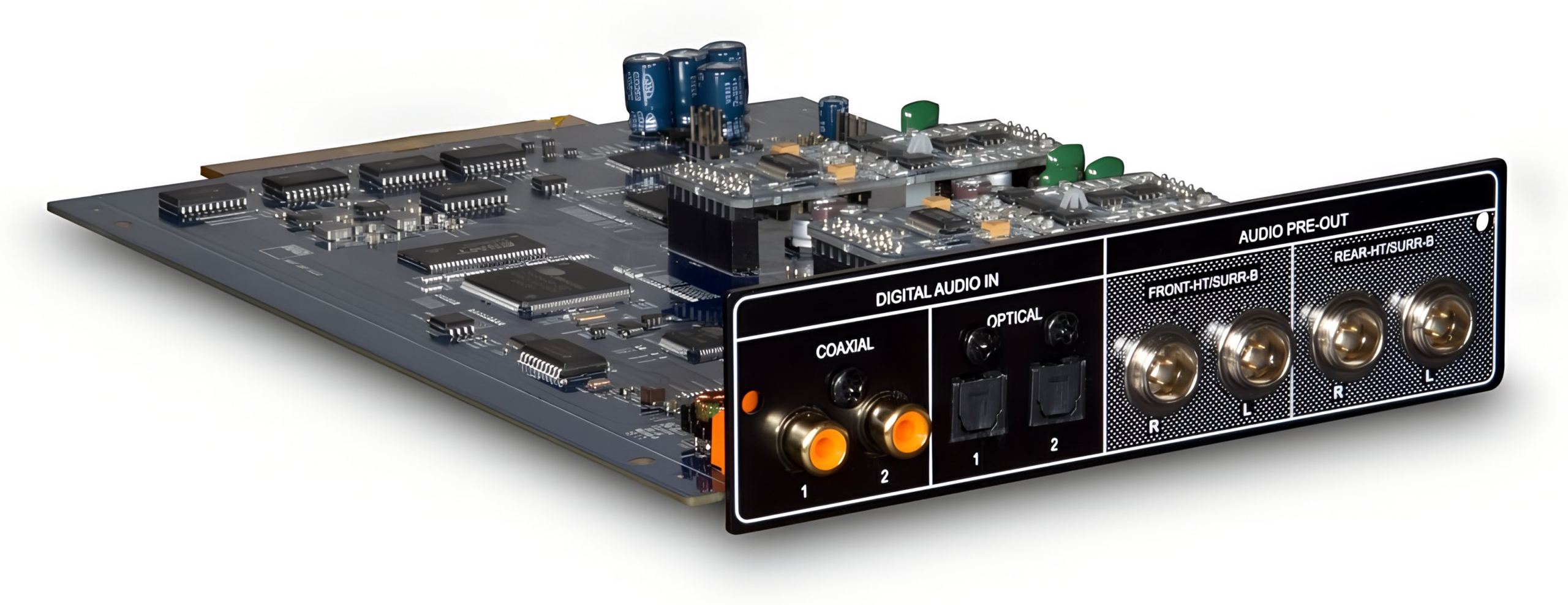

Платката AM17 се вмъква в шасито на процесорите M17 и M15HD чрез предназначеното място MDC. Инсталацията ѝ, макар и препоръчвана от квалифициран техник, остава сравнително проста благодаря на стандартизирания модулен дизайн на NAD. Модулът интегрира няколко основни компонента, които работят в хармония, за да предоставят имерсивен аудио опит.

В сърцето на системата, цифрово-аналоговите конвертори 24 бита/192 kHz обработват всеки канал с забележителна точност. Това високо разрешение гарантира вярно възпроизвеждане на високо разрешителните звукови писти, налични в съвременните носители, било то Blu-ray UHD или стриймнати съдържания. Динамичният диапазон, постигнат значително надхвърля възможностите за човешко възприятие, създавайки почти съвършен фонов тишина, от която се издигат най-малките звукови детайли.

Цифровата обработка на сигнала се основава на специализирани процесори, способни да декодират в реално време най-комплексните аудио формати. Освен Dolby Atmos, модулът поддържа DTS:X чрез софтуерна актуализация, както и форматите DTS TrueHD, DTS-HD Master Audio и DTS Neo:6. Тази универсалност гарантира съвместимост с всички съдържания, налични на пазара, сегашни и бъдещи.

Конекторите на модула заслужават специално внимание. Две оптични входа Toslink и два коаксиални RCA входа позволяват свързване на допълнителни цифрови източници. Още по-забележително, четири симетрични изхода Mini-XLR доставят сигналите на допълнителните Atmos канали към външни усилватели. Тези професионални връзки, обикновено запазени за търговски инсталации, гарантират съвършено предаване на сигнала на дълги разстояния без деградация или смущения.

Конфигурации и възможности за инсталация

Гъвкавостта на модула AM17 позволява различни конфигурации според нуждите и наличното пространство. В най-простата си конфигурация, модулът превръща M17 в процесор 5.1.2, използвайки вътрешното усиление за захранване на два височинни канала. Тази конфигурация е идеална за средно големи помещения, където добавят на две таванни високоговорителя е достатъчно за създаване на желания ефект на вертикална имерсия.

За по-амбициозни инсталации, четири изхода Mini-XLR позволяват постигане на пълна конфигурация 7.1.4. Този подход изисква добавка на външни усилватели, като NAD CI 940 с четири канала, специално проектиран за тази приложение. Предоставените адаптери Mini-XLR към стандартни XLR улесняват интеграцията с всеки професионален или аудиофилски усилвател с симетрични входове.

Разположението на високоговорителите в Atmos конфигурация следва точни препоръки за оптимизиране на триизмерния ефект. Височинните канали могат да бъдат инсталирани на тавана или да използват високоговорители с непряко излъчване, поставени върху основните високоговорители. Процесорът автоматично анализира откритата конфигурация и адаптира обработката съответно, гарантирайки оптимална пространствена локализация независимо от избраното разположение.

Dirac Live: акустичната корекция от ново поколение

Интеграцията на Dirac Live наистина отличава модула AM17 от конкурентите. Тази технология за акустична корекция, разработена от шведската компания Dirac Research, основана през 2001 г., представлява значителен напредък в сравнение с традиционните системи за корекция на помещение. За разлика от класическите подходи, които коректират само честотната характеристика, Dirac Live обработва едновременно честотната характеристика и импулсната реакция.

Процесът на калибровка започва с серия от акустични измервания, извършени на различни позиции в зоната за слушане. Предоставеният измерителен микрофон улавя отговора на всеки високоговорител към тестовите сигнали, генерирани от системата. Алгоритъмът на Dirac анализира тези данни, за да създаде триизмерен акустичен модел на помещението, идентифицирайки паразитните отражения, модовите резонанси и фазовите анулации.

Приложените корекции отиват много по-далеч от проста еквализация. Системата преподрежда временно различни честоти, съставляващи всеки звук, възстановявайки фазовата кохерентност, често деградирана от отраженията в помещението. Тази временна корекция значително подобрява точността на стерео образа, яснотата на диалозите и дефиницията на транзиентите. Инструментите възвръщат естествения си тембър, гласовете печелят присъствие и разбираемост, а звуковата сцена се разширява с хирургическа точност в позиционирането на всеки източник.

Софтуерът Dirac Live, наличен за Windows, macOS, iOS и Android, предлага интуитивен интерфейс, който води потребителя през процеса на калибровка. Няколко предварително дефинирани целови криви, оптимизирани от NAD за различни типов съдържание и предпочитания за слушане, са налични. Опитните потребители могат да персонализират тези криви, фино настройвайки тоналния баланс според личните си предпочитания или специфичните характеристики на системата си.

Технически характеристики

Съвместимост и MDC технология

• Съвместимо с: NAD M17, NAD M15HD
• MDC платформа (Модулно строителство)
  • Позволява хардверни надграждания без замяна на цялата система
  • Избягва остаряване чрез добавяне на най-новите аудио/видео технологии
  • История на актуализации: HDMI 1.2 → HDMI 2.0, Dolby Atmos, Dirac Live

Поддържани аудио технологии

• Dolby Atmos (до 7.1.4 или 5.1.2 в зависимост от конфигурацията)
• DTS:X
• DTS-HD Master Audio
• DTS Neo:6
• DTS TrueHD
• Dirac Live (напреднала акустична корекция на помещение)

Акустична корекция Dirac Live

• Коригира честотната характеристика и импулсния отговор
• Оптимизира стерео изображението, звуковата яснота, намаляване на резонансите, възпроизвеждане на преходи
• Професионални резултати за домашни инсталации

Технически спецификации

• Вътрешен DAC: 24 бита / 192 kHz аудиофилски
• Динамичен диапазон: много широк
• Ниво на шум и изкривявания: практически несъществуващи
• Звуково качество: проектирано за високоразрешителни кино звукови пътища

Входове и изходове

• Цифрови входове
  • 2 x оптични Toslink
  • 2 x коаксиални RCA
• Изходи за допълнителни Atmos канали
  • 4 x балансирани изхода с ниво на линия Mini-XLR
  • За свързване с външни усилватели (например NAD CI 940)

Поддържани конфигурации

• 7.1.4 Atmos: с външни усилватели чрез Mini-XLR изходи
• 5.1.2 Atmos: използвайки вградения усилвател на M17
• Гъвкаво в зависимост от системата и изискванията на помещението
